CARACTÉRISTIQUES

Nom de marque : Primeda-telecom

Type de fibre : Multimode

Produit chimique hautement préoccupant : Aucun

Numéro de modèle : PMD-1V1TTL-FC-20Km

Origine : Chine continentale

Distance de transmission : 20 km max.

Description du produit:

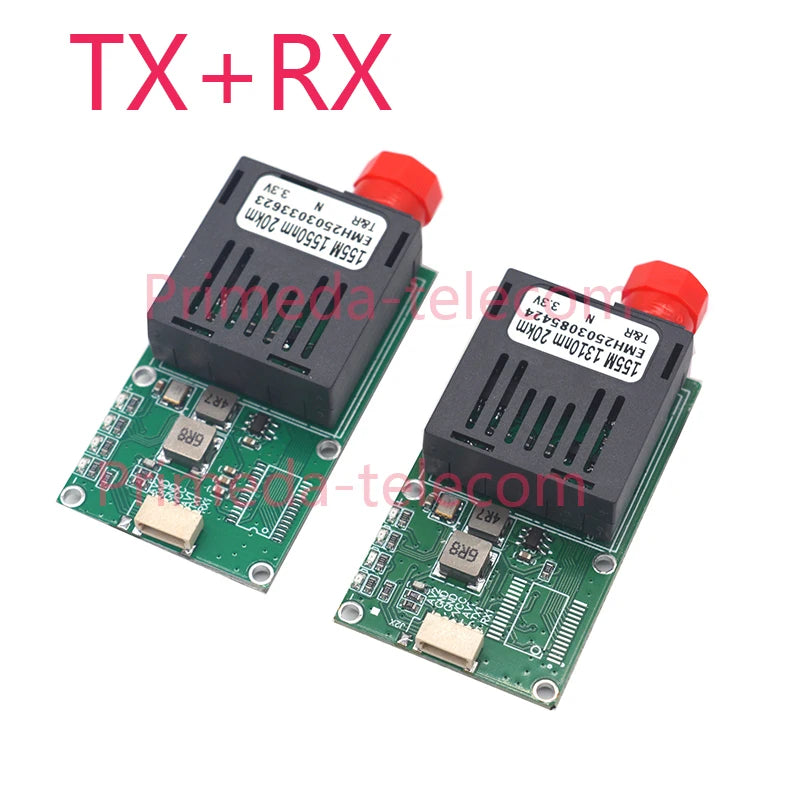

Ce dispositif comprend une extrémité ciel (TX) et une extrémité terre (RX). Il a été développé pour la transmission de signaux de drones avec un signal vidéo analogique et un signal TTL sur fibre optique longue distance. Transmission haut débit et stable, sans interférence. Largement utilisé dans divers domaines nécessitant une transmission vidéo longue distance de haute qualité, tels que les télécommunications, l'énergie, la surveillance, le contrôle industriel et d'autres.

Sûr et fiable, stable en termes de performances, léger et économique, il peut être personnalisé selon les besoins spécifiques de l'acheteur. Contactez-nous si besoin.

Spécifications du produit :

Longueur d'onde de la fibre : 1310 nm

Interface : RX/TX/AV/VCC/GND (RX/TX : connexion de la télécommande. AV : vidéo. VCC : alimentation DV5-26V.GND : fil de terre)

Type de caméra pris en charge : caméra analogique CVBS.

Format vidéo compatible pour PAL, NTSC, SECAM

Vitesse TTL : jusqu'à 460,8 Kb/s, rétrocompatible avec 420 Kb/s, 230,4 Kb/s, 115,2 Kb/s et plus

Interface optique : FC

Distance de transmission : jusqu'à 20 km

Alimentation : 5,5 V-26 V : (batterie 2S-6S)

Consommation électrique : inférieure ou égale à 5 W

Interface de communication : MX-SH1,0 mm-5P : interface CRSF/port vidéo CVBS

Autres:

Dimensions du tableau : 50 x 30 x 8,5 cm (L x l x H)

Poids net : 12 g/extrémité ciel, 12 g/extrémité terre

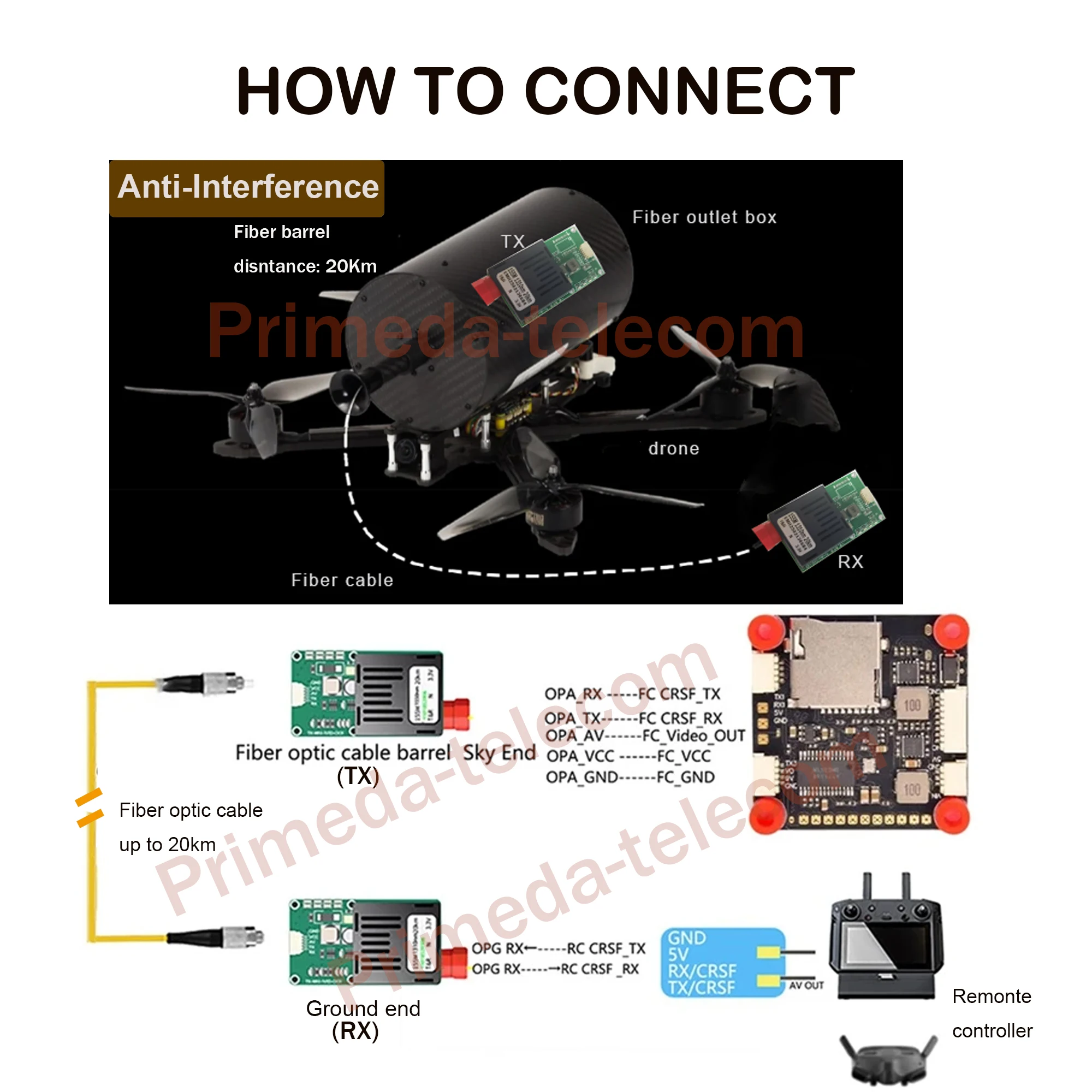

Comment se connecter ?

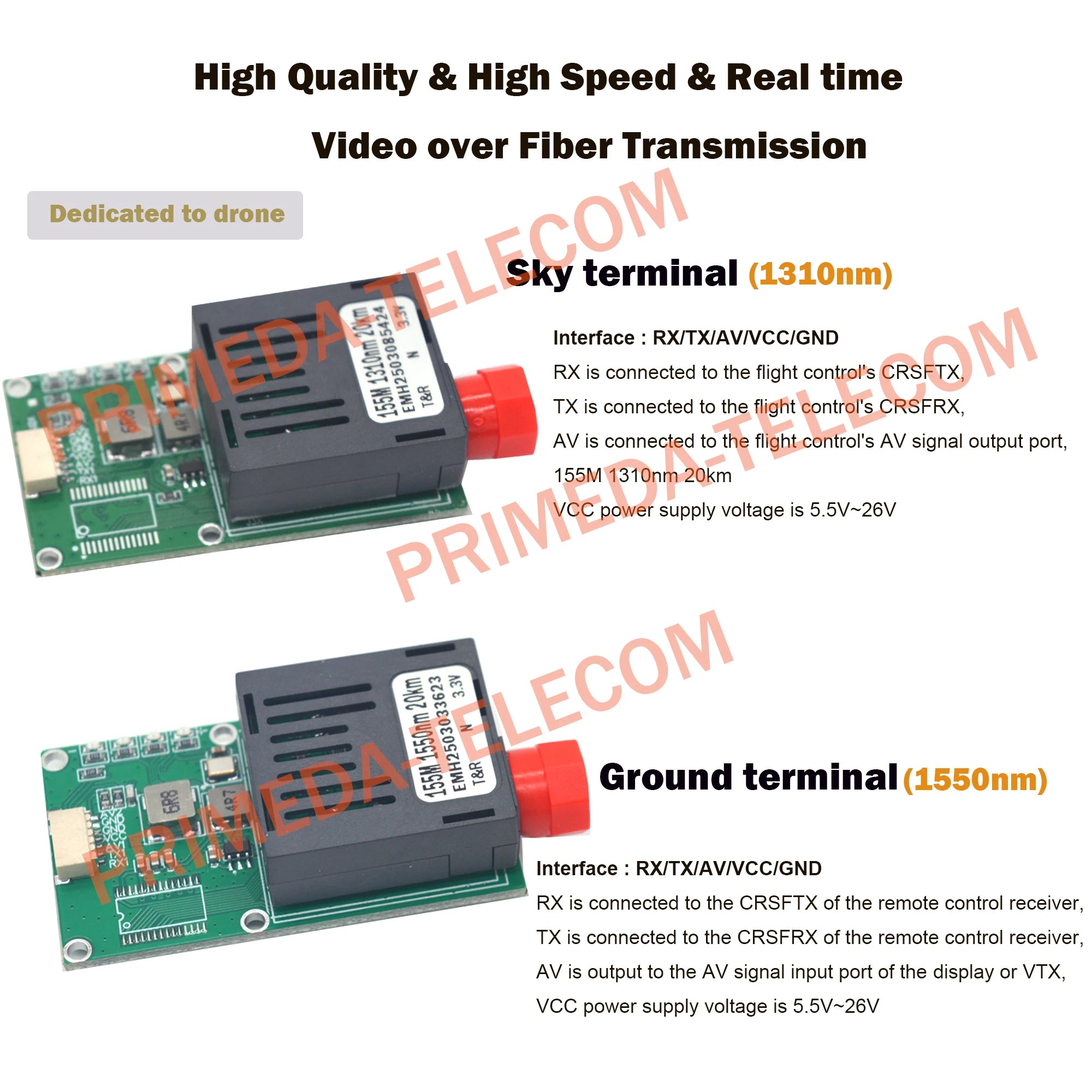

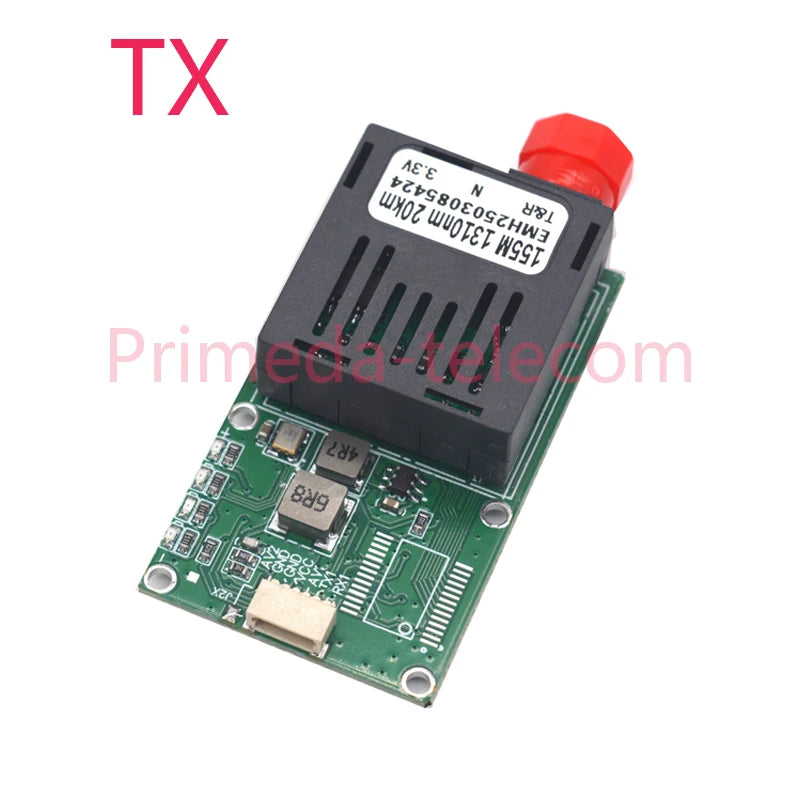

Terminal Sky

Longueur d'onde de la fibre : 1310 nm

Interface : RX/TX/AV/VCC/GND

RX est connecté au CRSFTX du contrôle de vol,

TX est connecté au CRSFRX du contrôle de vol,

AV est connecté au port de sortie du signal AV du contrôle de vol,

155 M 1310 nm 20 km

La tension d'alimentation VCC est de 5,5 V à 26 V

Borne de terre

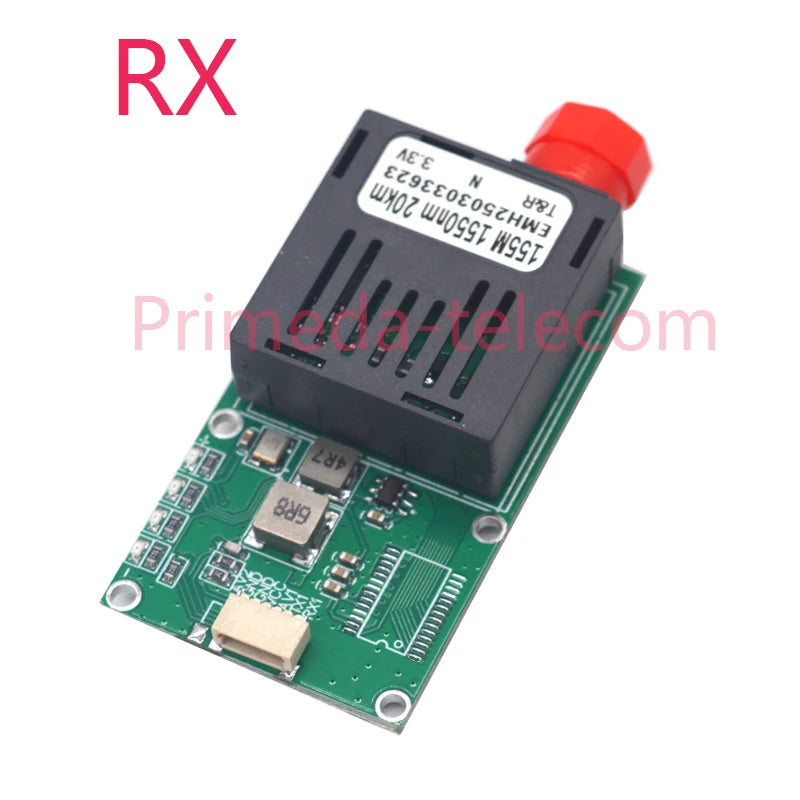

Longueur d'onde de la fibre : 1550 nm

Interface : RX/TX/AV/VCC/GND

RX est connecté au CRSFTX du récepteur de télécommande,

TX est connecté au CRSFRX du récepteur de télécommande,

AV est émis vers le port d'entrée du signal AV de l'écran ou du VTX,

La tension d'alimentation VCC est de 5,5 V à 26 V
